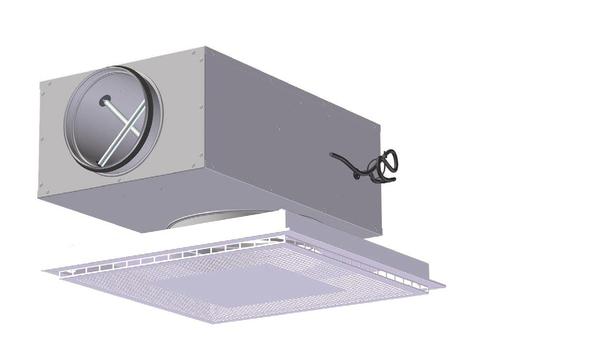

Orion-PTV med Sirius

TILLUFTSENHET MED VAV-FUNKSJON

  • Unik spjeldfunksjon
  • Stort arbeidsområde
  • Belimo MP-Bus
  • Modbus
  • BACnet
  • Belimo KNX
Produktet har blitt lagt i handlekurven. <a href="/mytrox/checkout?"> Gå til handlekurv</a>.

ANVENDELSE

Orion-PTV med Sirius er en tilluftsenhet med VAV-funksjon. Den anvendes som volumregulator og tilluftsenhet i behovsstyrte ventilasjonssystemer. Orion-PTV har stor kapasitet, god induksjon og egner seg for tilførsel av store luftmengder.

Utførelse

Orion-PTV med Sirius er utført som en komplett måle- og reguleringsenhet for behovsstyring av luftmengder i ventilasjonsanlegget. Målestasjonen måler differansetrykk via målestaver integrert i enheten. Sirius er utstyrt med VAV-regulatorer fra Belimo eller Siemens. Sirius MI (motor innvendig) leveres med lineær regulator fra Belimo. Tilgang til motor er via ventilfronten. Sirius MU (motor utvendig) leveres med roterende motor fra Belimo og Siemens. Tilgang til motor er via himlingsplate ved siden av ventil. Er det fasthimling, må det lages innspeksjonsluke. Ved valg av Sirius MU, kan andre motorvarianter leveres på forespørsel.



BESKRIVELSE

Materiale og overflatebehandling
Sirius er utført i galvanisert stål. Målekrysset er i aluminium, slanger og nipler er i plast. Spjeldet har påmontert polyesterduk. Anslutning har EPDM-gummipakning.


INSTALLASJON

Ventilen Orion-PTV kan monteres i forskjellige typer systemhimlinger eller i fast himling. På Sirius benyttes opphengsbrakett i bakkant med gjengestang eller bånd, se figur 4. For å opprettholde enhetens målenøyaktighet er det viktig at den monteres med avstander som vist i figur 5.

Teknisk informasjon

  • BESTILLINGSKODE
  • HURTIGVALG
  • FUNKSJON
Orion-PTV med Sirius har innebygget VAV-regulator for behovsstyring av luftmengde. Spjeldløsningen kan strupe høye trykk ved stor luftmengde og opprettholde lavt lydnivå, og kan redusere behovet for spjeld og lyd-demper i områder inn mot ventilplasseringen i et kanalanlegg. Orion-PTV med Sirius inngår i VIP-X styringssystem for VAV, og leveres også med Winsta pluggbart kablingssystem. Bevegelsesmelder kan integreres i ventilfronten. Orion-PTV med Sirius kan også leveres med Belimo MP-Bus, Lon eller Modbus for direkte bus-kommunikasjon mot SD-anlegg.

Måleavvik for området:
  • 10 - 20% av nominell: ±25%
  • 20 - 40% av nominell: <±10%
  • 40 - 100% av nominell: <±4%

Ved T-rør situasjon anbefales en avstand på minst 5 x ØD for åopprettholde samme målenøyaktighet. Ventilfronten kan leveres med integrert bevegelsesføler. Produktblad for bevegelsesføler finner du på vår hjemmeside: www.trox.no.
