Leo er en volumregulator som fungerer uavhengig av kanaltrykket, det er ønsket luftmengde ved strupt spjeld som bestemmer nødvendig kanaltrykk for aktuell enhet /streng. VAV-enheten baserer seg på dynamisk måling av luftmengde, og regulerer spjeldstillingen slik at ønsket luftmengde opprettholdes. Når det skjer en endring i kanaltrykket, for eksempel ved at andre volumregulatorer på grenen åpner eller stenger, vil volumregulatoren kompensere ved å justere på spjeldet inntil ønsket mengde igjen er oppnådd. Ønsket luftmengde blir eksempelvis gitt som et 0-10V signal fra romtermostat / CO2 føler i den oppholdssonen enheten betjener.
Innstilling av ønsket minimum og maksimum luftmengder kan gjøres på fabrikk, eller etter montasje, ved hjelp av serviceverktøy fra Belimo eller Siemens. VAV-enheten er beregnet for komfortventilasjon med temperaturforhold mellom 0°C og 50°C og relativ fuktighet mellom 5 % og 95 % uten kondensering. Regulatoren tilkobles via 4-leders kabel til forskjellig romreguleringsutstyr. Her er det viktig at det gjennomgående benyttes felles referanse for alt utstyr. For VAV-regulatoren er ledning nr.1 system-0. Alle styre- og målesignaler kobles i forhold til denne. Koblingsskjema for Leo i kombinasjon med ulike romregulatorer finnes på vår hjemmeside www.trox.no.
For energieffektiv drift blir VAV anlegg utstyrt med trykkfølere i kanalanlegget som gir styresignal til grenspjeld eller til frekvensregulering av vifte.

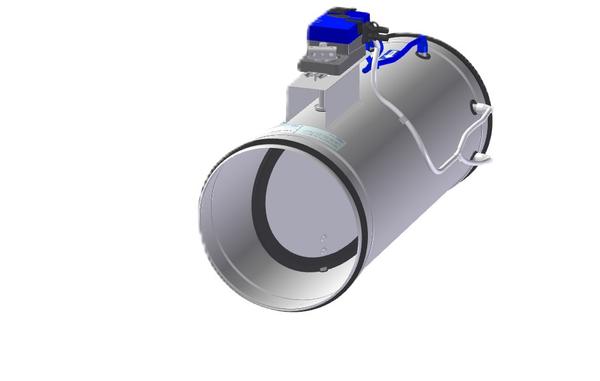

Leo VAV er utført som en komplett måle- og reguleringsenhet for behovsstyring av luftmengder i ventilasjonsanlegg. Målestasjonen måler differansetrykk via målestaver integrert i enheten. Enheten er plasseringsvennlig ift. nødvendig rettstrekk, og kan således plasseres i de fleste deler av kanalanlegget. Den overholder tetthetsklasse 4 for spjeldblad i lukket stilling, og klasse C for lekkasje til omgivelsene.
Leo er utstyrt med VAV-regulator fra Belimo eller Siemens.
Belimo LMV-D3-FK AU benyttes på dim. Ø100-Ø400.
Belimo NMV-D3 AU benyttes på dim. Ø500-Ø630.
Siemens GDB181.1E benyttes på dim. Ø100-Ø315.
Siemens GLB181.1E benyttes på dim. Ø400-Ø630.
Regulatorenes spesifikasjoner finnes i tabell 1 i databladet. Komplett teknisk dokumentasjon kan lastes ned fra www.belimo.eu og www.siemens.com
Belimo LMV/NMV-D3 MP som benyttes ved analog styring eller for MP-bus. Belimo MOD/BACnet motor eller Siemens BACnet motor kan også leveres. For KNX kan Belimo LMV-D3-KNX og NMV-D3-KNX eller Siemens GDB181.1E/KN og GLB181.1E/KN benyttes. Ønskes ekstra sikkerhet mot flankestøy, for eksempel ved åpen montasje kan enheten leveres med utvendig isolasjon og kapsling. Dette vil redusere avstrålt støy fra selve enheten ved høye strupetrykk og store hastigheter forbi spjeldet. Dette bør imidlertid følges opp av ekstra sikring mot flankestøy fra kanalen på begge sider av enheten. Se avsnitt akustisk dokumentasjon i databladet.
Lyddemper LEV er spesielt tilpasset VAV anlegg, og leveres i 500mm og 1000mm lengder. LEV har fullt tverrsnitt gjennom demperen, noe som gir lavt trykktap. Den er isolert med mineralull med overflate som sikrer mot fibermedrivning i tilluften. Det kan også leveres en avtrekksdel med nettingrist, ASN, i samme utførelse som LEV. Leo-D, LEV og ASN kan leveres sammenmontert med skjøtebånd og utstyres med justerbare oppheng fra fabrikk.
Trykkuavhengig VAV-spjeld for spiromontasje, utstyrt med
målestaver montert i kryss for bedre målenøyaktighet. Aktuator skal være
montert på motorhylle for enklere tilpasning til evt. isolasjon som påføres
senere. Ved fare for flankestøy skal enheten kunne leveres med isolasjon og
mantel, samt med lyddemper montert med klembånd (LEV type 3 / 4) for å unngå
lydgjennomstrømning mellom spjeld og lyddemper. VAV-spjeld skal kunne ha et
arbeidsområde fra 0,7 m/s som minimum lufthastighet, og opp til 6 m/s på mindre
dimensjoner (Ø100 ≤ ØD ≤ Ø315) og 8 m/s på større dimensjoner (Ø400 ≤
ØD ≤
Ø630). Spjeldet skal overholde tetthetsklasse 4 ved stengt spjeld, og
trykklasse ≤
1000 Pa.
VAV-enhet skal kunne leveres med aktuator-fabrikat tilpasset
bygningens automatikk, det være seg fabrikat og/eller bussprotokoll. Dersom
byggets fremdrift krever det skal enheten kunne leveres ferdig innstilt og
merket til byggeplass.
Som type: Som TROX Auranor Leo
