VDR TAKVENTIL

For store temperaturforskjeller i varmemodus, høy inntrengning av luft, med justerbare lameller

Sirkulære takventiler, med manuell eller motorstyrt justering av luftretningen, spesielt godt egnet for rom med stor takhøyde

  • Nominelle størrelser 315, 400, 630, 800
  • Luftmengdeområde 175 – 1495 l/s eller 630 – 5382 m³/h
  • Ventilfront produsert i aluminium for tilluft
  • For variable og konstante luftstrømmer
  • Luftretningen kan justeres manuelt eller med aktuator
  • Høy inntrengning av luft ved lavt lydnivå

Tilleggsutstyr og tilbehør

  • Ventilfront er tilgjengelig i RAL CLASSIC farger
  • Horisontal eller vertikal anslutning
  • Aktuatorer for justering av retningen på luftstrømmen


ANVENDELSE

Anvendelse

  • Type VDR takventil brukes som tilluftsventil for rom med stor takhøyde i komfort og industrielle soner
  • For variabel luftstrøm med forskjellige luftmønstre i varme- og kjølemoduser
  • Horisontal to veis luftretning i kjølemodus
  • Høy induksjon resulterer i rask reduksjon av temperaturforskjeller og lufthastigheter
  • Luftutblåsning fra 0° (horisontal) til 90° (vertikal)
  • For variable og konstante luftstrømmer
  • For Δt tilluft - romtemperatur fra -10 til +15 K
  • For rom med takhøyder som overstiger 3.8 m
  • For himlingsmontasje
  • Fritthengende montasje
  • Ideell for en kombinasjon med TDC temperaturstyring

Spesielle egenskaper

  • Høy inntrengning av luft ved lavt lydnivå
  • Spesielt godt egnet for rom med varierende varmelaster
  • Ideell tilpasning av strømningsbildet på grunn av to justerbare lamellseksjoner
  • Luftretningen kan justeres manuelt eller med aktuator
  • Plenumskammer med side- eller toppanslutning, og variant med elektrisk aktuator og inspeksjonsluke

Nominell størrelse

  • 315, 400, 630, 800

BESKRIVELSE

Varianter

  • Kun ventilfront


Anslutning

  • H: Horisontal anslutning
  • V: Vertikal anslutning

Deler og egenskaper

  • Sirkulær ventilfront med justerbare lameller i to seksjoner
  • Frontring ventilfront
  • Pynteflens

Tillegg

  • Elektriske aktuatorer for justering av luftretningen

Nyttige tilbehør

  • TDC temperaturstyring

Konstruksjonskarakteristikker

  • Anslutning som passer for sirkulære kanaler i henhold til EN 1506 eller EN 13180

Materialer og overflater

  • Lameller, frontramme og pynteflens er produsert i aluminium
  • Plenumskammer og overligger produsert i galvanisert stål
  • Frontramme, lameller og pynteflens er pulverlakkert i hvit RAL 9010
  • P1: Pulverlakkert, i RAL CLASSIC farge

Standarder og retningslinjer

  • Lydeffektnivået av luftregenerert støy målt i henhold til EN ISO 5135

Vedlikehold

  • Vedlikeholdsfritt da konstruksjon og materialer ikke er utsatt for slitasje
  • Inspeksjon og rengjøring i henhold til VDI 6022

Teknisk informasjon

  • FUNKSJON
  • TEKNISKE DATA
  • HURTIGVALG
  • SPESIFIKASJONSTEKST
  • BESTILLINGSKODE
VDR Skjematisk skisse

Funksjonsbeskrivelse
Takventiler fører luften fra ventilasjonsanlegget og inn i rommet. Den resulterende luftstrømmen induserer høye nivåer av romluft, for derved hurtig å redusere strømningshastigheten og temperaturforskjellen mellom tilførselsluft og romluft. Takventiler egner seg for store luftmengder. Resultatet er en blandet luftstrøm for industrielle og komfortsoner, med generell god ventilasjon, og skaper svært lite turbulens i oppholdssonen.

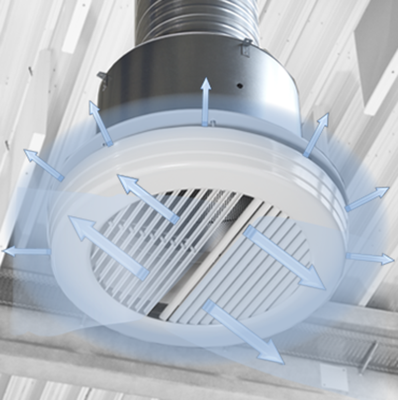

Type VDR takventiler har justerbare lameller. Luftmønsteret kan justeres for å tilfredstille forskjellige interne krav. Horisontal luftstrøm gir en 360° utblåsning. Vertikal utblåsning er mulig i varmemodus. Δt tilluft - romtemperatur kan variere fra -10 til +15 K

En aktuator (valgfritt) justerer lamellene basert på behov.
