VAV-SRC

  • Enkel tilkobling
  • Tilpasset Leo med Belimo MP-bus

ANVENDELSE

VAV-SRC står for “Single Room Control”, og kan benyttes som et stand-alone system, når VAV-spjeldene skal reguleres direkte av styringsenhet plassert i rommet. Enheten inneholder trafo for strømforsyning til spjeld og rom-regulator, og det benyttes kabler med Winsta plugger for hurtigtilkobling av spjeld. Tilkobling av rom-regulator må gjøres av kvalifisert personell.


VAV-SRC kan styre 2 stk VAV-spjeld (f.eks tillufts- og avtrekksspjeld), basert på styresignal fra rom-regulator (temperatur, CO2/temperatur, bevegelse, etc.). Boksen er internt koblet for parallell-styring av spjeldene. Single Room Control enheter kan enkelt skyves inn på motorbrakett til LEO, uten bruk av verktøy Dersom tillufts- og avtrekksspjeld sitter langt fra hverandre kan skjøtekabel brukes som tilvalg samt låseklips for skjøtekabel

UTFØRELSE

  • Kapsling i galvanisert stål, IP30
  • Leveres med kabel med Winsta-plugg og støpsel
  • Tilpasset LEO spjeld med MP-bus og Winsta-plugg

Tekninsk spesifikasjon
Trafo:
Input: 230V~150mA, 50/60Hz
Output: 24V dc. 0,5A 12W

Sensor-inngang

1 (brun) = GND
2 (gul) = +24V
3 (blå) = Signal til motor

Teknisk informasjon

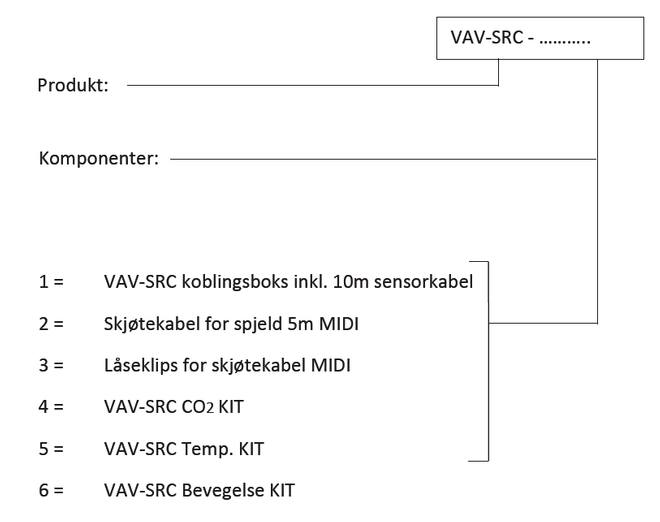

  • BESTILLINGSKODE
