Lukeavstandssensor DS-TRD

DS-TRD

Til EASYLAB-avtrekksskapsregulatorer

Lukeavstandssensor for variabel, behovsbasert regulering av avtrekksluftmengder i avtrekksskap

  • Måling av lukeavstand
  • Bare for avtrekksskap med vertikal luke. Også for avtrekksskap man kan gå inn i
  • Ideell til rom med høye lufthastigheter eller turbulensnivåer
  • Mange muligheter for tilkobling av sensoren til lukebevegelsen
  • Måleområde 0–1750 mm eller 350–2100 mm

Teknisk informasjon

  • FUNKSJON
  • TEKNISKE DATA
  • SPESIFIKASJONSTEKST
  • ORDER CODE

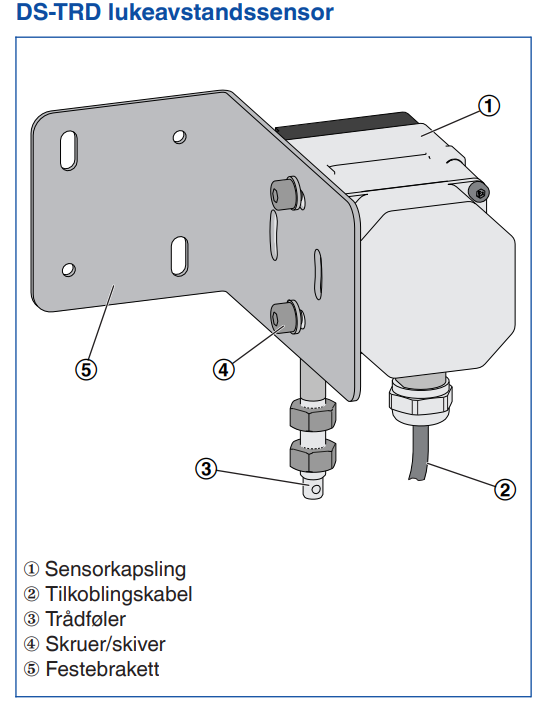

DS-TRD - Skjematisk skisse

Funksjonsbeskrivelse

Lukeavstanden måles med en målewire som er forbundet med lukebevegelsen. Utgangssignalet varierer i takt med lukeåpningen. Sensoren kan bare brukes til vertikale luker.
DS-TRD for avtrekksskapsregulering – lineær reguleringsstrategi

  • EASYLAB-regulator TCU3: Utstyrsfunksjon FH-DS
  • Variabel luftmengderegulering basert på den målte lukeavstanden
  • Luftmengden er lineær med lukestillingen: ÅPEN svarer til Vmaks, LUKKET svarer til Vmin
  • Lukeåpningen kan overvåkes i henhold til EN 14175, uten ekstra bryterkontakt
DS-TRD for avtrekksskapsregulering – sikkerhetsoptimalisert reguleringsstrategi
  • EASYLAB-regulator TCU3: Utstyrsfunksjon FH-DV
  • Sikkerhetsoptimalisert luftmengderegulering basert på den målte lukeavstanden
  • Luftmengden er lineær med lukeavstanden. Målet er å holde ved like en konstant sikker fronthastighet (0,5 m/s) selv om luken er ganske åpen
  • Lukeåpningen kan overvåkes i henhold til EN 14175, uten ekstra bryterkontakt

Forsyningsspenning 12 V DC fra regulatoren
Måleområde 0–1750 mm eller 350–2100 mm
Målenøyaktighet ± 0,25 % av måleverdien
Utgangssignal for faktisk verdi 0–10 V DC, maks 0,5 mA
Driftstemperatur -20–40 °C
IEC-beskyttelsesklasse III (PELV)
Kapslingsgrad IP 40
EF-samsvar EMC i henhold til 2004/108/EF


Elektronisk lukeavstandssensor for EASYLABsystemet, til registrering av lukeavstander i avtrekksskap.

Egnet til luker med en største åpning på 1750 mm.

Lukeavstanden måles ved hjelp av en målewire. Signalet som avgis, varierer mellom 0 og 10 V i takt med lukeavstanden. Hvis sensoren er koblet til en avtrekksskapsregulator, blir luftmengden regulert ut fra behovet.

Enkel installasjon i flere installeringsposisjoner på avtrekksskapet; enkel kobling til lukebevegelsen.

Spesielle egenskaper

  • Egnet til luker med en største åpning på 1750 mm

  • Egnet til EASYLAB-regulator TCU3
  • Støtte for ulike reguleringsstrategier (FH-DS og FH-DV)

  • Ideell til rom med høye lufthastigheter eller turbulensnivåer
  • Erstatter en separat kontakt for overvåking av lukeavstand i henhold til EN 14175


Materialer og overflater

  • Kapsling i svart plast
  • Målewire av rustfritt stål, med polyamidkapsling
  • Festebrakett av galvanisert stål

Tekniske data

  • Forsyningsspenning 12 V DC fra regulatoren
  • Måleområde: 0–1750 mm eller 350–2100 mm
  • Målenøyaktighet: ± 0,25 % av måleverdien
  • Utgang: Signal for faktisk verdi: 0–10 V
  • Kapslingsgrad: IP 40
