Anvendelse
Klassifisering
Nominell størrelse
Varianter
Følgende gjelder for Tyskland:
Hvis brannspjeld med rent mekanisk stengeenhet skal brukes som stengespjeld på en overstrømningsenhet, må lokale byggeforskrifter følges. Vanligvis er bruken av slike stengespjeld på overstrømningsenheter begrenset til trykkreguleringssystemer.
Deler og egenskaper
Tillegg
Tilbehør
Nyttige tilbehør
Konstruksjonskarakteristikker
Materialer og overflater
Kapsling
Spjeldblad:
ODA konstruksjon:
Andre komponenter:
Konstruksjonsvariantene med rustfritt stål eller pulverlakkert kapsling oppfyller mer kritiske krav til korrosjonsbeskyttelse. Detaljert opplisting på forespørsel.
Standarder og retningslinjer
Leveranse
Hvis tilleggsutstyr og tilbehør leveres fra fabrikken med brannspjeldene, er de allerede tatt i betraktning i bestillingskoden. Avhengig av installasjonssituasjonen kan det være nødvendig med tilleggsmaterialer for montering og feste for å sikre riktig installasjon, f.eks. mørtel, skruer, mineralull osv. Slike materialer er ikke inkludert i leveransen, med mindre de er uttrykkelig beskrevet som inkludert i leveransen. Ansvaret for valget av tilleggsutstyr eller tilbehør, samt identifikasjon og forsyning av materialer for montering og festing, ligger hos de som er involvert i byggeprosjektet, og må gjøres med hensyn til den nødvendige klassifiseringen
Vedlikehold
Tekniske data
* Data anvendes for å få like oppstrøms og nedstrøms vilkår for brannspjeldet
Feil bruk
Følgende gjelder for Tyskland
① Sarg
② Spjeldblad med pakning
③ Vandringsstopp for STENGT posisjon
④ Håndtak
⑤ Utløsermekanisme
⑥ Termisk utløsermekanisme med smeltesikring
⑦ Leppepakning
I tilfelle brann, brannspjeldet lukkes automatisk for å hindre at ild og røyk sprer seg via ventilasjonskanalene til tilstøtende brannceller.
I tilfelle brann, utløses brannspjeldet ved 72 °C eller ved 95 °C (brukt i varmluftsventilasjon) av en smeltesikring. Utløsermekanismen er tilgjengelig og kan testes fra utsiden. En eller to endebrytere (valgfritt tilbehør) kan brukes for å indikere spjeldbladets posisjon.

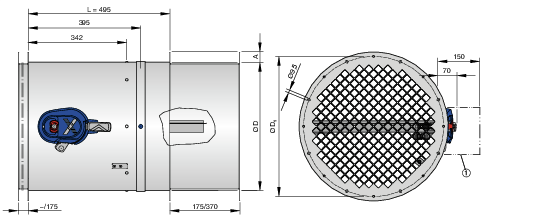

Nominell størrelse | 315 – 800 mm |
Kapslingslengde | 495 og 550 mm |
Luftmengdeområde | Opp til 6000 l/s eller 21600 m³/h |
Differansetrykkområde | Opp til 2000 Pa |
Temperaturområde 1, 3 | -20 til 50 °C |
Utløsningstemperatur | 72 °C eller 95 °C (for varmlufts ventilasjonssystemer) |
Oppstrøms hastighet ² | Standard konstruksjon ≤ 8 m/s, |
¹ Temperaturene kan variere for enheter med tilleggsutstyr. Montasjedetaljer for andre veggtyper er tilgjengelig på forespørsel
² Data anvendes for å få like oppstrøms og nedstrøms vilkår for brannspjeld.
³ Kondensasjon og inntak av fuktig luft må unngås, ellers vil funksjonen bli svekket eller ikke la seg utføre i det hele tatt.
,
Friareal og motstandskoeffisient
NG | (1) | (2) |
---|---|---|
315 | 0,069 | 0,44 |
355 | 0,089 | 0,34 |
400 | 0,114 | 0,26 |
450 | 0,140 | 0,21 |
500 | 0,175 | 0,17 |
560 | 0,222 | 0,13 |
630 | 0,285 | 0,10 |
710 | 0,365 | 0,08 |
800 | 0,468 | 0,06 |
(1) A [m²]
(2) ζ
Hurtigvalgstabeller gir god oversikt over luftmengder og tilhørende lydeffektnivå og differansetrykk på opptil 35 Pa. Omtrentlige mellomverdier kan interpoleres. Presise mellomliggende verdier kan beregnes med Easy Product Finder.
Luftmengde qv for differansetrykk Δpst < 35 Pa
NG | (1) | (2) | (3) | (4) |
---|---|---|---|---|
315 | 460 | 670 | 1660 | 2400 |
355 | 570 | 820 | 2040 | 2940 |
400 | 700 | 1000 | 2500 | 3610 |
450 | 820 | 1180 | 2940 | 4240 |
500 | 980 | 1410 | 3530 | 5080 |
560 | 1190 | 1710 | 4280 | 6160 |
630 | 1450 | 2090 | 5230 | 7520 |
710 | 1780 | 2560 | 6400 | 9210 |
800 | 2170 | 3130 | 7810 | 11250 |
(1) 35 LWA [dB(A)] i l/s
(2) 45 LWA [dB(A)] i l/s
(3) 35 LWA [dB(A)] i m³/h
(4) 45 LWA [dB(A)] i m³/h
Easy Product Finder lar deg dimensjonere produkter ved bruk av dine prosjektspesifikke data. Du finner Easy Product Finder på vår hjemmeside.
Dimensjoneringseksempel
Gitte data:
Luftmengde: 3600 m³/h
Lydeffektnivå: ≤ 45 dB(A))
Hurtigvalg
FKR-EU/400
Spesifikasjonstekst
Brannspjeld i henhold til den europeiske produktstandarden EN 15650 i sirkulær konstruksjonsstil. Testet for brannmotstandsegenskaper i henhold til EN 1366-2, med CE-merking. Produsentens ytelseserklæring (DoP) gir informasjon om de respektive montasjeforholdene, f.eks. ii vegger eller dekke, sammen med de grunnleggende egenskapene som størrelse, stenderverk, utførelse og montasjetype og de respektive klasser for ytelse i henhold til klassifiseringsstandarden EN 13501-3.
Bruksklare enheter inneholder en utløsermekanisme og et utskiftbart, brannsikkert spjeldblad som kan ordnes horisontalt eller vertikalt og i alle mellomliggende posisjoner (0 - 360°) avhengig av bruken.
Avhengig av anvendelse, klassifisert fra:
EI 30 (ve, ho i ↔ o) S til EI 120 (ve, ho i ↔ o) S
Egnet for:
Mørtelbasert montasje
Tørr montasje
Montasje med brannisolasjon
Størrelses fra nominal størrelse 315 - 800 mm.
Optimalisert sarg med lite lekkasje, opp til tetthetsklasse C til EN 1751 med lavt differansetrykk og lavt lydeffektnivå.
Brannspjeldets sarg produsert av galvanisert stål, valgfritt galvanisert stål med pulverlakk RAL 7001 eller rustfritt stål 1.4301.
Spjeldblad laget av spesielt isolasjonsmateriale, eventuelt med belegg.
Korrosjonsbeskyttelse i henhold til EN 15650 i sammenheng med EN 60068-2-52. Hygieniske krav er oppfylt i samsvar med VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 13779 samt Önorm H 6020 og H 6021 og SWKI. Sarg med stuss (lengde 550 mm) eller flens (lengde 395 mm) for tilkobling til kanaler laget av ikke-brennbare eller brennbare materialer.
Termisk utløsning på 72 °C eller 95°C
(varmlufts ventilasjonssystemer) med smeltesikring eller termoelektrisk med en fjærreturaktuator, trykknapp og indikatorlys (LED). Konstruksjoner med en børsteløs aktuator for åpning og lukking av brannspjeldet, også når ventilasjonssystemet er i drift og uavhengig av den nominelle størrelsen, er spesielt egnet for funksjonstester og for å stenge av seksjoner av kanalsystemet. Ettermontasje av fjærreturaktuatorer uten endring av stangen er mulig utenfra.
Eksplosjonssikre konstruksjoner for sonene 1, 2, 21 og 22 tilgjengelig med endebryter eller fjærreturaktuator.
I varianten med termisk isolasjon laget av 32mm syntetisk cellulærgummi, brannsikkerhetsklasse B-s2-d0, fjærreturaktuator og omkringliggende mørtelfyll, egnet for redusert kondens ved bruk av utendørs luftinntak (ODA outdoor air)
Materialer og overflater
Kapsling
Spjeldblad:
ODA konstruksjon:
Andre komponenter:
Konstruksjonsvariantene med rustfritt stål eller pulverlakkert kapsling oppfyller mer kritiske krav til korrosjonsbeskyttelse. Detaljert opplisting på forespørsel.
Tekniske data
* Data anvendes for å få like oppstrøms og nedstrøms vilkår for brannspjeldet
Ekvivalenskriterier
FKR-EU | – | … | – | 1 | / | DE | / | 315 | / | TQ | / | A0 | / | Z43 |
| | | | | | | | | | | | | | | | |||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||||||
Konstruksjonsvariant | Kapsling (konstruksjon med stusser) pulverlakkert, sølvgrå (RAL 7001) |
Utløsningstemperatur | 72 °C |
Mottakerland | Norge |
Nominell størrelse | 500 mm |
Tilbehør 1 | Uten |
Tilbehør 2 | Fleksible kanaltilkoblinger på betjeningsside og montasjeside |
Tilbehør | Fjærreturaktuator 24 V og LON modul LON-WA1/B3 |
FKR-EU | – | … | – | 1–7–ODA | / | DE | / | 315 | / | … | / | … | / | Z43 |
| | | | | | | | | | | | | | | | |||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||||||
Konstruksjonsvariant | Kapsling (konstruksjon med stusser) pulverlakkert, sølvgrå (RAL 7001) impregnert spjeldblad og isolert spjeldkapsling (32 mm Armaflex Ultima) |
Utløsningstemperatur | 72 °C |
Mottakerland | Norge |
Nominell størrelse | 560 mm |
Tilbehør 1 | Uten |
Tilbehør 2 | Uten |
Tilbehør | Fjærreturaktuator 24 V og AS-EM |
FKR-EU | – | … | – | 1 | / | DE | / | 500 | / | TQ | / | AA | / | Z01 |
| | | | | | | | | | | | | | | | |||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||||||
Konstruksjonsvariant | Kapsling (konstruksjon med stusser) pulverlakkert, sølvgrå (RAL 7001) |
Utløsningstemperatur | 72 °C |
Mottakerland | Norge |
Nominell størrelse | 400 mm |
Tilbehør 1 | Uten |
Tilbehør 2 | Beskyttelsesgitter i begge ender |
Tilbehør | Endebrytere for spjeldbladposisjon ÅPEN og STENGT |
Sirkulært brannspjeld. Overføring mellom utløsermekanisme
(aktuator eller smeltesikring) og spjeldblad skal ligge innvendig i spjeld for
mindre utsparing og enklere montasje. Brannspjeldet skal være dokumentert med
brannmotstand (ytelsesdokument – DoP – Document of Performance) for montasje i
mange ulike dekke- og veggtyper, som angir hvilken brannmotstand spjeldet får ved
den konkrete installasjonen. Ytelsesdokumentet skal minst inneholde:
- - Installasjon i massivtre dekke/vegg
- - Installasjon i massiv (betong/lettbetong)
dekke/vegg
- - Installasjon i lettvegg med ensidig gipskledning
(sjaktvegg)
- - Installasjon i lettvegg med 1 lag gisp på hver
side
- - Installasjon i lettvegg med eller uten isolasjon
i vegg
- - Installasjon i utsparing med flere brannspjeld i
samme utsparing
For hver type av dekke og vegger skal det kunne fremlegges
en montasjemetode som tydelig viser hvordan brannspjeldet skal monteres for at
dokumentert brannmotstand opprettholdes. Dersom ikke montasjemetoden
overholdes, eller montasjemetode ikke er angitt, må installatør dokumentere
brannspjeldets ytelse.
Ved behov skal brannspjeldet kunne leveres i Ex-utførelse
med ATEX sertifisering.
For enklere installasjon skal brannspjeld kunne leveres med
påmontert spjeldmodul, tilpasset valgt styringssystem.
Som type: Som
TROX Auranor FKR-EU
Montasje og igangkjøring
Montasje i henhold til Bruker og montasjehåndbok.
Mørtelbasert montasje:
Tørr mørtelfri montasje:
