TROX OX - NYTT STYRESYSTEM

VELKOMMEN TIL TROX OX.
- DET FLEKSIBLE STYRINGSSYSTEMET FOR FREMTIDENS BYGG.

Beskrivelse av TROX Ox-systemet

TROX Ox er en fleksibel løsning for styring av ventilasjon, som passer i både eksisterende og i nye bygg. Systemet er enkelt å installere takket være trådløs kommunikasjon og plug-and-play-teknologi. Det passer også perfekt til rehabilitering av bygg, da det enkelt kan installeres trådløst, uten store inngrep. Systemet kan bygges ut over tid og kobles til en systemkontroller for full integrasjon og sentral styring. Dermed kan du starte i det små med enkel romstyring og senere utvide til full integrasjon med byggets øvrige systemer.

Hele systemet er bygget på én felles plattform med standardisert maskinvare og programvare. Det betyr at du får en framtidssikker løsning som kan oppgraderes ved behov – uten å måtte bytte utstyr. Et brukervennlig og intuitivt grensesnitt gjør det enkelt å overvåke, styre og sette i gang ventilasjons- og luftbehandlingsanlegget.

Systemet er i hovedsak delt inn i:
1. Systemkontroller
2. Øvre feltnivå
3. Nedre feltnivå

TROX Ox-systemkontroller (SC) har følgende funksjoner:

  • Kobling mellom TROX-systemets komponenter, eksterne applikasjoner og mobile enheter.
  • Tilbyr brukergrensesnitt for visualisering og konfigurering av systemplattformen og dens komponenter.
  • Samler inn feltdata og gjør utvalgte data tilgjengelig for eksterne applikasjoner.
  • Administrerer systemkomponentene og gjør det mulig at de kan integreres, skiftes ut og tilordnes til rom.
  • Tilbyr systemfunksjoner på høyere nivå, for eksempel romrelaterte tidsprogrammer, alarmhåndtering, rapporter og trender, samt sentrale spesifikasjoner som regulerings- og kontrolloppgaver på høyere nivå.

Kommunikasjonen mellom SC (systemkontroller) og FAM-W (trådløs feltapplikasjonsmodul) skjer via en kryptert trådløst forbindelse.

En nøkkelkomponent i systemet er Field Application Module Wireless (FAM-W), den fungerer som hjernen i rommet. Den leser alle sensorer og regulerer luft, vann og lys for å skape optimalt innemiljø. Kommunikasjon til sensorer på vegg kan være trådløs, for enkel tilpasning ved nye romløsninger. FAM-W har støtte for både analoge og digitale innganger og utganger.

Kommunikasjon med systemkontrolleren på høyere nivå (SC) foregår via en trådløs tilkobling. Applikasjonene er distribuert i felten, noe som øker driftssikkerheten til det overordnede systemet. På feltsiden har FAM-W ulike kommunikative, analoge og digitale grensesnitt som mange komponenter som volumstrømregulatorer, sensorer, varme-/kjøleventiler og et rom romkontrollpanel kan kobles til.

ELEMENTENE I OX-SYSTEMET

PROGRAMVARE OG DIGITALE VERKTØY

  • Maskinvare og programvare på en standardisert plattform

KONTROLL- OG KOMMUNIKASJONSTEKNOLOGI

  • Alle elementer er harmonisert når det gjelder kommunikasjon
  • Optimalisert styring av aggregat

  • Utviklet internt av TROX Auranor

TROX KOMPONENTER

  • Høyeste kvalitetsstandarder, pålitelighet og holdbarhet

EN NY DIMENSJON AV SIKKERHET, EFFEKTIVITET OG KOMFORT.

Uansett om det dreier seg om skoler, offentlige bygninger eller kontorkomplekser, har kravene til bygninger og deres teknologi økt jevnt og trutt de siste årene. De stiller stadig større utfordringer til alle som er involvert i planlegging, bygging og drift. Fokuset ligger på fem sentrale temaer.

01 - BYGNINGER ER I FERD MED Å BLI MER KOMPLEKSE

Moderne bygninger må være tilpasningsdyktige for å kunne møte raskt skiftende krav og teknologisk utvikling.
Dette krever innovative løsninger som gjør det enkelt å endre strukturen og utnyttelsen av bygningen.

02 - FORSKRIFTER OG STANDARDER BLIR STADIG STRENGERE

Det blir stadig viktigere å overholde lokale, nasjonale og internasjonale byggeforskrifter, noe som gjør byggeprosjekter mer komplekse. Et eksempel er den tyske bygnings-energiloven (GEG) 2024, som fastsetter et minimumsnivå av automatisering for yrkesbygg. I tillegg er det økende krav til databeskyttelse og sikkerhetsstandarder i IT-sektoren.

03 - KOSTNADSEFFEKTIVITET BLIR STADIG VIKTIGERE

I et utfordrende konkurransemiljø, med stramme budsjetter og samtidig opprettholde høye kvalitetsstandarder, øker presset for å sikre effektiv planlegging samt bygge- og driftsprosesser.

04 - BÆREKRAFT BLIR STADIG MER RELEVANTE

Bygninger spiller en sentral rolle i CO2-utslippene. For å redusere det økologiske fotavtrykket og oppfylle miljøkravene, må bygningene bli mer bærekraftige. Dette innebærer blant annet integrering av energieffektive løsninger og miljøvennlig drift. Enkel oppgradering av eksisterende bygg, og tilpasning til nye brukere blir et minimumskrav.

05 - DIGITALISERING BLIR STANDARD

Digitalisering øker effektiviteten og reduserer antall feil. Men det krever også omfattende tilpasninger for å kunne utnytte potensialet i nye teknologier i rask utvikling.

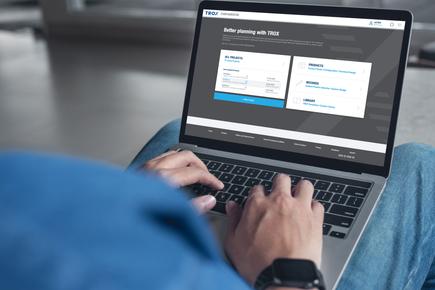

RASKERE OG ENKLERE PLANLEGGING

TROX KONFIGURATOR forenkler planleggingen i alle faser og for alle involverte - fra det første konseptet til den endelige designplanleggingen og videre.


  • Konfigurator kommer høsten 2025

  • Forenkling av hele planleggingsprosessen

  • Tydelig visualisering av systemløsningen

  • Enkel tilkobling til styringsenheten

  • Mer funksjonalitet med færre grensesnitt

  • Dataanvendelse for anbud, tilbud, idriftsettelse og overvåking

ENKEL OG SIKKER INSTALLASJON

Mindre installasjonsarbeid gjennom forenklet systemoppsett og automatisk gjenkjenning av systemkomponenter.


  • Alltid oppdatert nettverktøy

  • Ingen ekstra programvareinstallasjoner

  • Registrering og bruk via myTROX kundeportal

  • Brukervennlig grensesnitt

  • Trådløs kommunikasjon mellom romkontroller, systemkontroller samt veggmonterte sensorer.

  • LumenRadio sin patenterte ​Mira mesh teknologi.

  • Gjennomføre prosjekter på en tids- og kostnadseffektiv måte

MER EFFEKTIV OG FLEKSIBEL DRIFT

Det intuitive brukergrensesnittet TROX Ox gjør det enkelt å konfigurere, overvåke, betjene, tilpasse og vedlikeholde systemet.


  • Tilgang via digital webserver på en hvilken som helst PC eller spesial skjerm.

  • Rask systemkonfigurasjon basert på data fra TROX KONFIGURATOR

  • Transparent system - åpent for fremtiden

  • Intuitivt betjeningskonsept for enkel optimalisering

  • Pålitelig og svært effektiv drift

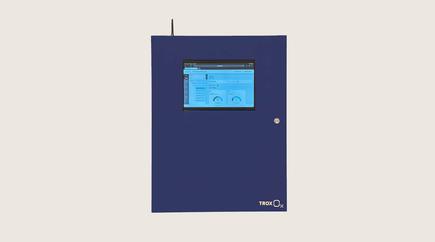

SC SYSTEMKONTROLLER

System Controller (SC):

Systemkontrolleren er det sentrale kontrollelementet for TROX Ox. Den styrer hele systemet og alle tilkoblede delsystemer, og er også tilgjengelig med en berøringsskjerm som tilleggsutstyr.

TROX Ox-systemkontroller (SC) har følgende funksjoner:

  • Kobling mellom TROX-systemets komponenter, eksterne applikasjoner og mobile enheter.
  • Tilbyr brukergrensesnitt for visualisering og konfigurering av systemplattformen og dens komponenter.
  • Samler inn feltdata og gjør utvalgte data tilgjengelig for eksterne applikasjoner.
  • Administrerer systemkomponentene og gjør det mulig at de kan integreres, skiftes ut og tilordnes til rom.


Tilbyr systemfunksjoner på høyere nivå, for eksempel romrelaterte tidsprogrammer, alarmhåndtering, rapporter og trender, samt sentrale spesifikasjoner som regulerings- og kontrolloppgaver på høyere nivå.

Kommunikasjonen mellom SC (systemkontroller) og FAM-W (trådløs feltapplikasjonsmodul) på øvre feltnivå foregår via en kryptert trådløst forbindelse.

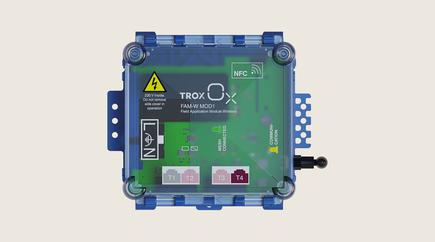

FAM-W ROMKONTROLLER

FRA GAMMEL VAV TIL APP-STYRT DCV

OPPGRADER I DITT EGET TEMPO OG KOMMUNISER TRÅDLØST FRA ROM TIL ROM OG SYSTEMCONTROLLER, ELLER VIA RADIODUCT OM ROMMENE ER VANSKELIG Å NÅ.

Oppgrader ditt system for å gi brukerne full kontroll over temperaturen via en app, samtidig som driftspersonell får optimal oversikt og kontroll over VAV-systemets ytelse. Gjør det enkelt å sikre komfort og effektiv drift med vår løsning. FAM-W kan brukes som en stand-alone løsning uten systemkontroller.

Fordeler:

  • Oppgrader et gammelt VAV spjeld uten å bytte spjeldet
  • Lavere energiforbruk
  • Perfekt for rehabilitering
  • Bruker kan enkelt tilpasse temperaturen i rommet selv
  • 1 app for bruker og 1 app for innjustering
  • Klargjort for videre utbygging til SD-anlegg
  • Kan brukes uavhengig av TROX spjeld


FAM-W MOD1

  • Forsyningsspenning 230 V AC med Wago Winsta-plugg (hannkontakt på boksen)

  • RJ45-tilkoblingskontakt for Modbus-komponenter sertifisert av TROX; sensor, kontrollpanel og aktuatorer inkludert forsyningsspenning

  • 2x RJ45-tilkoblingskontakt som kan konfigureres for 24 V DC av/på-ventil ELLER digital inngang (2 ×)/analog inngang (2 ×)/analog utgang (2 ×)

  • RJ45-tilkoblingskontakt som kan konfigureres for I2C-tilkobling til EM-moduler ELLER 24 V DC av/på-ventil


FAM-W MOD2

  • Forsyningsspenning 230 V AC med Wago Winsta plug (hannkontakt på boksen)

  • 2x RJ45 tilkoblingskontakt for Modbus komponenter sertifisert av TROX; sensor, kontrollpanel og aktuatorer inkludert forsyningsspenning

  • RJ45-tilkoblingskontakt som kan konfigureres for 24 V DC av/på-ventil ELLER digital inngang (2 ×)/analog inngang (2 ×)/analog utgang (2 ×)

  • RJ45-tilkoblingskontakt som kan konfigureres for I2C-tilkobling til EM-moduler ELLER 24 V DC av/på-ventil


Gå til teknisk datablad - FAM-W

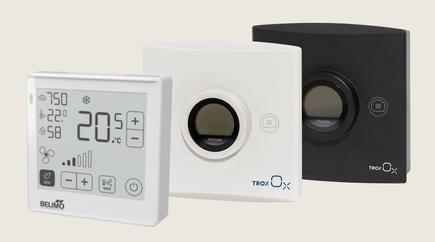

CP - KONTROLLPANEL

CP - KONTROLLPANEL MED CO2, TEMPERATUR OG RELATIV LUFTFUKTIGHET

Trådløst kontrollpanel med innebygd temperatursensor, fuktighetssensor og CO2-sensor. Justerbar for innstillinger av romtemperatur. Kan fås med eller uten skjerm.

  • Trådløs kommunikasjon til FAM-W romkontroller
  • Strømforsyning via batteri med 5 års driftstid


Gå til teknisk datablad - CP-kontrollpanel

X-SENS SENSOR

Kablet sensor for montering i takventil (type Orion-LØV)
(DM-Diffuser mounted).

X-Sens C

  • Måler tilluftstemperatur, romtemperatur og PIR-tilstedeværelsesdeteksjon
  • Temperaturføler og PIR-tilstedeværelsessensor, kablet: med port for Modbus-komponent sertifisert av TROX


Sensor for montering på vegg

X-Sens-W / C

Trådløs sensorenhet med innebygd temperatursensor og fuktighetssensor (CO2-sensor valgfritt).
Strømforsyning via batteri med 2 års driftstid

Gå til teknisk datablad - X-Sens

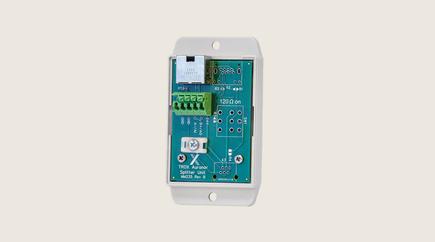

ADP ADAPTER

ADP

  • Adapter for seriekobling av RJ45-tilkobling til fjærtilkobling, for Modbus-kommuniserende enheter sertifisert av TROX.
  • Adapter for RJ45-tilkobling til fjærtilkobling.
  • Adapter for seriekobling av RJ45-tilkobling til RJ12-tilkobling (for TROX-tilbehør med bestillingskode J6).
