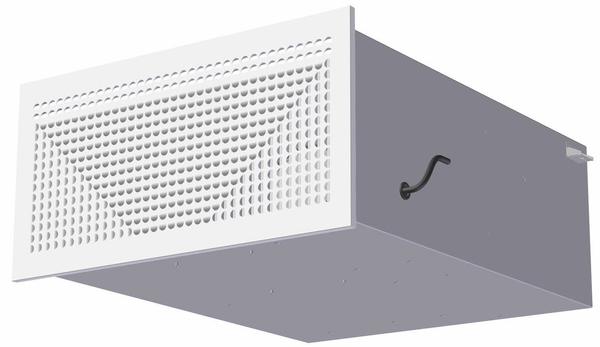

PEGASUS

BAKKANTVENTIL MED VAV-FUNKSJON

  • Unik spjeldfunksjon

  • Stort arbeidsområde
  • Kan benyttes med innvendig lineær- regulator, eller utvendig rotasjons- regulator.

  • Belimo MP-Bus
  • MOD-Bus
  • BACnet
  • Belimo KNX

    MERK! HVIS BESTILLINGSKODEN "MS" ER VALGT, MÅ ETIKETTFORMEN FOR DETTE PRODUKTET SETTES TIL OFFICE-NO@TROXGROUP.COM

    MERKESKJEMA FINNER DU UNDER NEDLASTNINGER ELLER VED Å KLIKKE HER KLIKKE HER

Produktet har blitt lagt i handlekurven. <a href="/mytrox/checkout?"> Gå til handlekurv</a>.

ANVENDELSE

Pegasus er en tilluftsenhet med VAV-funksjon. Den anvendes som volumregulator og tilluftsenhet i behovsstyrte ventilasjonssystemer.

Pegasus har meget god induksjon, noe som gjør den velegnet for variable luftmengder.


UTFØRELSE

Pegasus er utført som en komplett måle- og reguleringsenhet for behovsstyring av luftmengder i ventilasjonsanlegget. Målestasjonen måler differansetrykk via målestaver integrert i enheten. Pegasus er

utstyrt med VAV-regulator fra Belimo eller Siemens. Pegasus MI (motor innvendig) leveres med lineær regulator fra Belimo. Tilgang til motor er via ventilfronten. Pegasus MU (motor utvendig) leveres med roterende

motor fra Belimo eller Siemens. Ved valg av Pegasus MU, kan andre motorvarianter leveres på forespørsel. Regulatorenes spesifikasjoner finnes i tabell 1. Komplett teknisk dokumentasjon finnes på vår

hjemmeside: www.trox.no. Pegasus har demonterbar frontplate med valgbar LØV- eller Opus utførelse. LØV har 2 forskjellige mønstre, lang (L) eller kort (K) kastelengde. Velges Opus mønster med vribare

plastdyser er betegnelsen (V) for variabel kastelengde.



BESKRIVELSE

MATERIALE OG OVERFLATEBEHANDLING

Pegasus er utført i galvanisert stål. Målekrysset er i aluminium, slanger og nipler er i plast. Spjeldet har påmontert polyester duk. Anslutning har EPDM-gummipakning.

MONTERING

Pegasus monteres som bakkantventil, med opphengs-brakett i bakkant av enheten med gjengestang eller bånd, se figur 8 og 9.

Kammeret monteres inn i utsparingen og skrues fast til stenderverket. Den justerbare montasjeramma skyves deretter inn og skrues fast til kammeret. Til slutt trykkes fronten på plass.

Teknisk informasjon

  • BESTILLINGSKODE
  • HURTIGVALG
  • FUNKTION

Pegasus har en innebygd VAV-regulator for behovsstyring av luftmengden. Spjeldløsningen kan strupe høye trykk ved høye luftmengder og opprettholde lave støynivåer, noe som kan redusere behovet for lyddempere i kanalsystemet. Pegasus kan leveres med flere ulike bussmuligheter mot SD-anlegget.
