ORION-OPUS MED SIRIUS

TILLUFTSENHET MED VAV-FUNKSJON

  • Unik spjeldfunksjon
  • Stort arbeidsområde
  • Belimo MP-Bus
  • Modbus
  • BACnet
  • Belimo KNX

NB! DERSOM ORDREKODE "MS" VELGES MÅ MERKESKJEMA PÅ DETTE PRODUKTET SENDES TIL
OFFICE-NO@TROXGROUP.COM


MERKESKJEMA FINNER DU UNDER NEDLASTNINGER ELLER VED Å KLIKKE HER

ANVENDELSE

Orion-Opus med Sirius er en tilluftsenhet med VAV-funksjon. Den anvendes som volumregulator og tilluftsenhet i behovsstyrte ventilasjonssystemer. Orion-Opus har stor kapasitet, god induksjon og egner seg for tilførsel av store luftmengder.

Utførelse

Orion-Opus med Sirius er utført som en komplett måle- og reguleringsenhet for behovsstyring av luftmengder i ventilasjonsanlegget. Målestasjonen måler differansetrykk via målestaver integrert i enheten. Sirius er utstyrt med VAV-regulatorer fra Belimo eller Siemens. Sirius MI (motor innvendig) leveres med lineær regulator fra Belimo. Tilgang til motor er via ventilfronten. Sirius MU (motor utvendig) leveres med roterende motor fra Belimo og Siemens. Tilgang til motor er via himlingsplate ved siden av ventil. Er det fasthimling, må det lages innspeksjonsluke. Ved valg av Sirius MU, kan andre motorvarianter leveres på forespørsel.



BESKRIVELSE

Materiale og overflatebehandling
Sirius er utført i galvanisert stål. Målekrysset er i aluminium, slanger og nipler er i plast. Spjeldet har påmontert polyester duk.Anslutning har ePdM-gummipakning.

MONTERING

Ventilen Orion-Opus kan monteres i forskjellige typer systemhimlinger eller i fast himling, På Sirius benyttes opphengsbrakett i bakkant med gjengestang eller bånd. For å opprettholde enhetens målenøyaktighet er det viktig at den monteres med avstander som vist i fig. 6.

Teknisk information

  • BESTILLINGSKODE

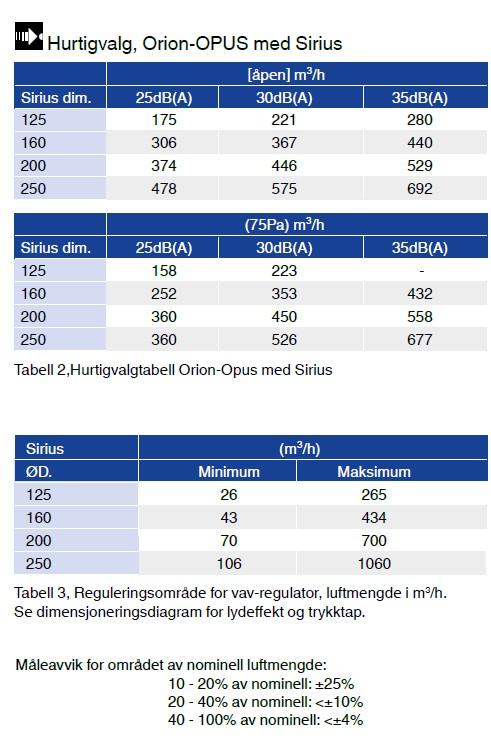

  • HURTIGVALG
  • FUNKSJON
  • BESKRIVELSESTEKST
Orion-Opus med Sirius har innebygget VAV-regulator for behovsstyring av luftmengde. Spjeldløsningen kan strupe høye trykk ved stor luftmengde og opprettholde lavt lydnivå, og kan redusere behovet for spjeld og lyddemper i områder inn mot ventilplasseringen i et kanalanlegg.
Orion-Opus med Sirius leveres med Belimo MP-Bus, LON, Modbus eller Belimo KNX for direkte bus-kommunikasjon mot SD-anlegg.
Måleavvik for området                                                                                                                                                                                                                                                                    10 - 20% av nominell: ±25%
20 - 40% av nominell: <±10%
40 - 100% av nominell: <±4%
Ved T-rør situasjon anbefales en avstand på minst 5 x ØD for å opprettholde samme målenøyaktighet.
Ventilfronten kan leveres med integrert bevegelsesføler. Produktblad for bevegelsesføler finner du på vår hjemmeside: www.trox.no

Orion-Opus med Sirius

Kvadratisk tilluftsventil for montasje i systemhimling. Ventilfront skal ha justerbare dyser for enkel tilpasning av spredningsmønster. Ved behov skal dysene kunne leveres i rotasjonsmønster, eller i 1-veis, 2- veis 180° eller 2 veis 90° spredningsmønster.  Ventilfront skal være festet med magnet for enkel tilgang til plenumskammer. Ventil skal kunne leveres ferdig tilpasset ulike himlingssystemer som TA, DC, DG, DS eller EK uten ekstra leveringstid.

Ventil skal leveres med plenumskammer med innebygget VAV-funksjon. Kammeret skal ha målestasjon i innløp, og spjeld skal regulere til ønsket luftmengde uten at for mye støy blir generert. VAV-motor skal kunne leveres montert utvendig av plenumskammer, eller innvendig i plenumskammer (for tilkomst via ventilfront). Busskommunikasjon skal kunne velges basert på prosjektets behov.

Som type: Som TROX Auranor Orion-Opus med Sirius VAV-plenumskammer
